W124 300E編

W124 トランクキーシリンダー交換 B

最後にトランクとグローブボックスのキーシリンダーの交換に取り掛かる。

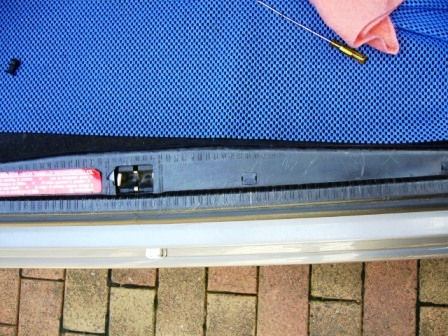

トランクルームを開けて、リアトリムパネル取り外す作業からはじめる。

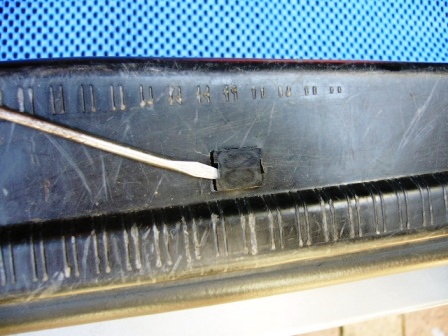

固定クリップをコジって外す。

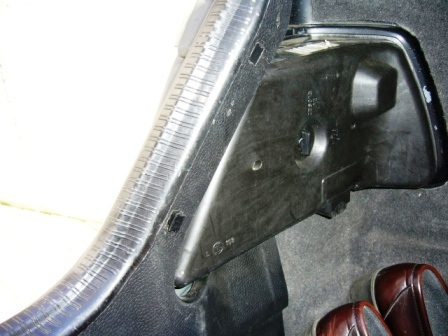

全て外したつもりなのだが、リアトリムが外れない。

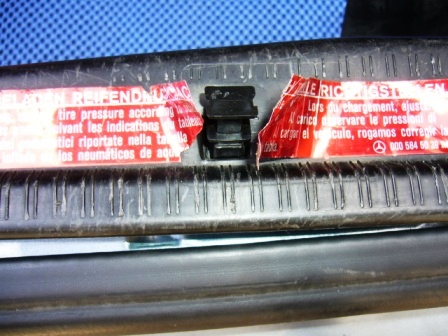

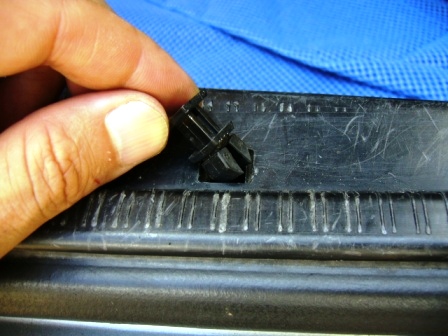

よく調べると、こんな所にもクリップが隠れていた。

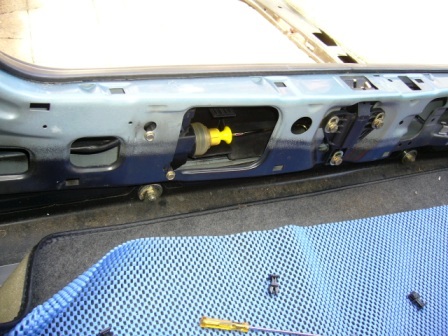

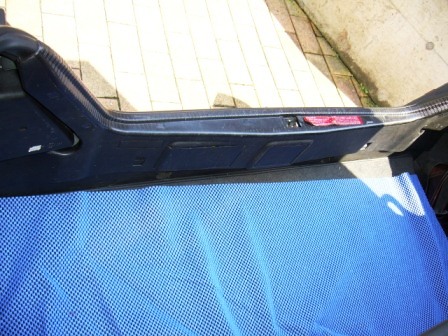

リアトリムパネルを外すとこんな感じになる。

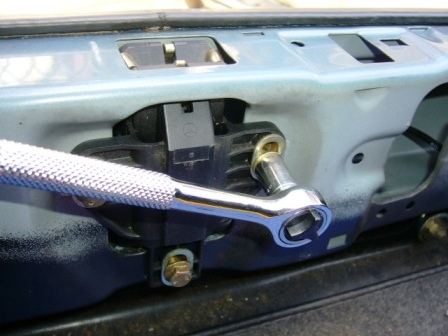

固定ボルト3個を外して、トランクリッドロック・アッセンブリーを取り外す。

コネクターが見えるので、これを外す。

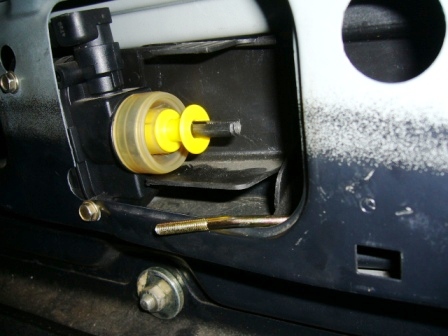

そして、ロックリンクロッドを外す。 これは、シリコンゴムの部分をめくるようにしんて、黄色い部分を押し込めば画像のような状態になる。

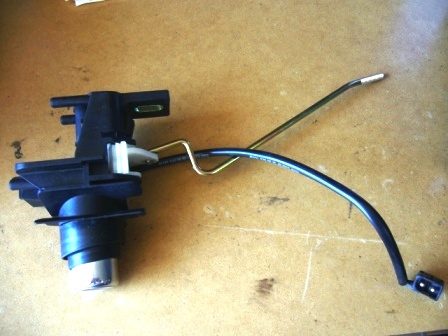

これが少し知恵の輪状態で、中々外れない! ガチャガチャ弄繰り回して、やっとアッセンブリーが外れた!



取り付けは逆の手順で行うのだが、トランクリッドロックのボルト3個を調整しながら取り付けないと、トランクがきれいに閉まらなくなる。 何度か調整すれば問題なし。

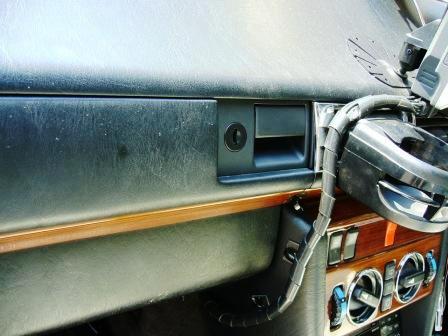

続けて、グローブボックスのシリンダー交換をする。

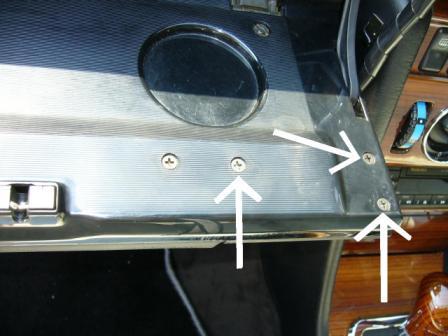

ボックスのふたを開けて、この3個のネジをプラスドライバーで外すだけで簡単に取れる。

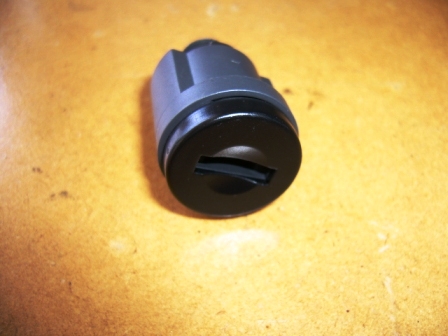

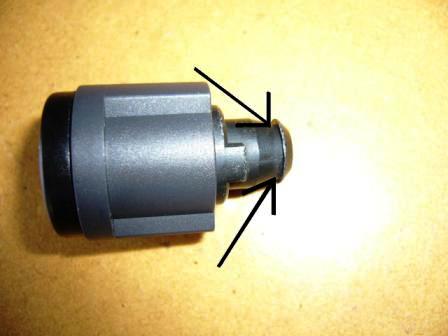

この部分に黒いブラスチック製の爪が留まっており、付け替えるのに非常に苦労した。

この爪を外す作業に20分ほどかかってしまった。 器用な人なら、まったく問題ないだろう。
